HM120系列機械密封是一中內流內裝、單端面、單彈簧平衡型結構，符合ISO-3069、 JB1472-75標準。應用于各種小型離心泵、化工泵、管道泵、管道增壓泵、膠體磨、研磨機、膠體泵、研磨泵、混合泵、混合機、水粉混合器及水泵。
本系列機械密封中○型圈分丁腈橡膠、氟橡膠兩種，請用戶在選用時注意。
如果使用介質的腐蝕性較強，則應改○型圈為聚四氟乙烯Ｖ型圈。用戶在訂貨時必須注意。
本系列為提高水泵產品的三化程序，謹向用戶推薦優先選擇使用。
適用范圍：
◇ 密封 介質：水、油、弱酸、弱堿等一般腐蝕性介質
◇ 密封壓力：≤1.0 MPa
◇ 密封腔溫度：
丁腈橡膠：-20～180℃
氟橡膠：-20～180℃
聚四氟乙烯Ｖ型圈：-80～250℃
◇ 轉速：軸徑≤φ45 ： ≤3000 轉/分
軸徑 >φ45 ： ≤1450 轉/分

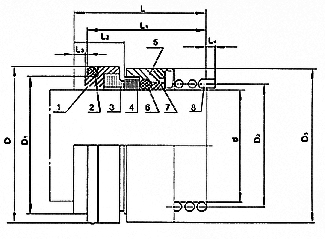

1、靜環墊 2、靜環○型圈 3、靜環 4、動環 5、動環座 6、動環○型圈 7、推擋圈 8、彈簧
| 型號 | d | D | D1 | D2 | D3 | L | L1 | L2 | L3 | L4 |
| 120-18 | 18 | 33 | 29 | 21 | 32 | 43 | 36 | 19 | 7 | 3.5 |
| 120-20 | 20 | 35 | 29 | 23 | 34 | 43 | 36 | 19 | 7 | 3.5 |
| 120-25 | 25 | 40 | 34 | 28 | 39 | 47 | 40 | 19 | 7 | 3.5 |
| 120-28 | 28 | 43 | 37 | 31 | 42 | 47 | 40 | 19 | 7 | 3.5 |
| 120-30 | 30 | 45 | 39 | 33 | 44 | 50 | 43 | 19 | 7 | 3.5 |
| 120-35 | 35 | 50 | 44 | 36 | 49 | 53 | 46 | 19 | 7 | 3.5 |
| 120-40 | 40 | 58 | 51 | 44 | 57 | 57 | 50 | 20 | 7 | 3.5 |
| 120-45 | 45 | 63 | 56 | 50 | 62 | 61 | 54 | 20 | 7 | 3.5 |
| 120-50 | 50 | 70 | 62 | 55 | 69 | 62 | 55 | 22 | 7 | 3.5 |
| 120-55 | 55 | 75 | 67 | 60 | 74 | 64 | 57 | 22 | 7 | 4 |
| 120-60 | 60 | 80 | 72 | 65 | 79 | 65 | 58 | 22 | 7 | 4 |
| 120-65 | 65 | 85 | 77 | 71 | 84 | 67 | 60 | 23 | 7 | 4 |
| 120-70 | 70 | 92 | 83 | 76 | 91 | 70 | 63 | 25 | 7 | 4 |
| 120-75 | 75 | 97 | 88 | 80 | 97 | 72 | 65 | 25 | 7 | 5.5 |
| 120-80 | 80 | 105 | 95 | 87 | 104 | 72 | 65 | 25 | 7 | 5.5 |
