HM101系列 機械密封為內裝、內流、單端面、單彈簧非平衡結構。是1001型機械密封的派生產品。符合 ISO3069及DIN24960標準。應用于化工泵、圬水泵、管道升壓泵和潛水泵等。
適用范圍：
◇ 介質：水，油等一般腐蝕性液體
◇ 壓力：≤1.0 MPa
◇ 溫度：-20～+180℃
◇ 轉速：≤3000r/min

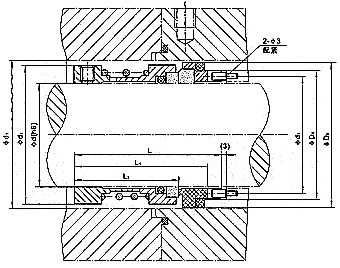

| 型號 | d | d1 | d2 | d3 | d4 | d5 | L | L1 | L2 |
| H6 | H11 | H8 | ±0.5 | ||||||
| 101-20 | 20 | 36 | 34 | 25 | 29 | 35 | 52.5 | 45.5 | 35.5 |
| 101-22 | 22 | 38 | 36 | 27 | 31 | 37 | 55.5 | 48.5 | 38 |
| 101-25 | 25 | 41 | 39 | 30 | 34 | 40 | 55.5 | 48.5 | 38 |
| 101-30 | 30 | 46 | 44 | 35 | 39 | 45 | 62.5 | 55.5 | 44 |
| 101-35 | 35 | 51 | 49 | 40 | 44 | 50 | |||
| 101-40 | 40 | 60 | 56 | 46 | 51 | 58 | 68 | 61 | 48 |
| 101-45 | 45 | 65 | 61 | 51 | 56 | 63 | |||
| 101-50 | 50 | 70 | 66 | 56.5 | 62 | 70 | 71.5 | 64.5 | 50.5 |
| 101-55 | 55 | 75 | 71 | 61.5 | 67 | 75 | |||
| 101-60 | 60 | 85 | 80 | 66.5 | 72 | 80 | 78 | 71 | 57 |
| 101-65 | 65 | 90 | 85 | 71.5 | 77 | 85 | |||
| 101-70 | 70 | 95 | 90 | 77 | 83 | 92 | 86 | 79 | 62.5 |
| 101-75 | 75 | 104 | 99 | 82 | 88 | 97 | |||
| 101-80 | 80 | 109 | 104 | 88 | 95 | 105 |
